IGBT (Insulated Gate Bipolar Transistor) là một trong những linh kiện quan trọng nhất trong máy hàn inverter. Khi IGBT bị hỏng, máy có thể không hoạt động, nhảy CB, cháy cầu chì hoặc không tạo được dòng hàn. Vì vậy, biết cách kiểm tra IGBT sẽ giúp bạn chẩn đoán lỗi nhanh chóng và tiết kiệm chi phí sửa chữa.
Trong bài viết này, chúng ta sẽ tìm hiểu cách kiểm tra IGBT máy hàn bằng đồng hồ vạn năng, cách nhận biết IGBT bị chập, đứt và những lưu ý khi thay thế.
IGBT (Insulated Gate Bipolar Transistor) là linh kiện bán dẫn công suất cao, kết hợp ưu điểm của MOSFET và Transistor công suất.
Trong máy hàn inverter, IGBT có nhiệm vụ:
Khi IGBT hỏng, toàn bộ mạch công suất có thể ngừng hoạt động.
Một số biểu hiện thường gặp:
Bạn cần:
Lưu ý: Luôn rút nguồn điện và xả hết điện trong tụ lọc nguồn trước khi kiểm tra để đảm bảo an toàn.
Đối với IGBT dạng TO-247 (phổ biến trong máy hàn), khi nhìn mặt chữ hướng về phía bạn:
Phần kim loại phía sau thường nối với chân Collector.

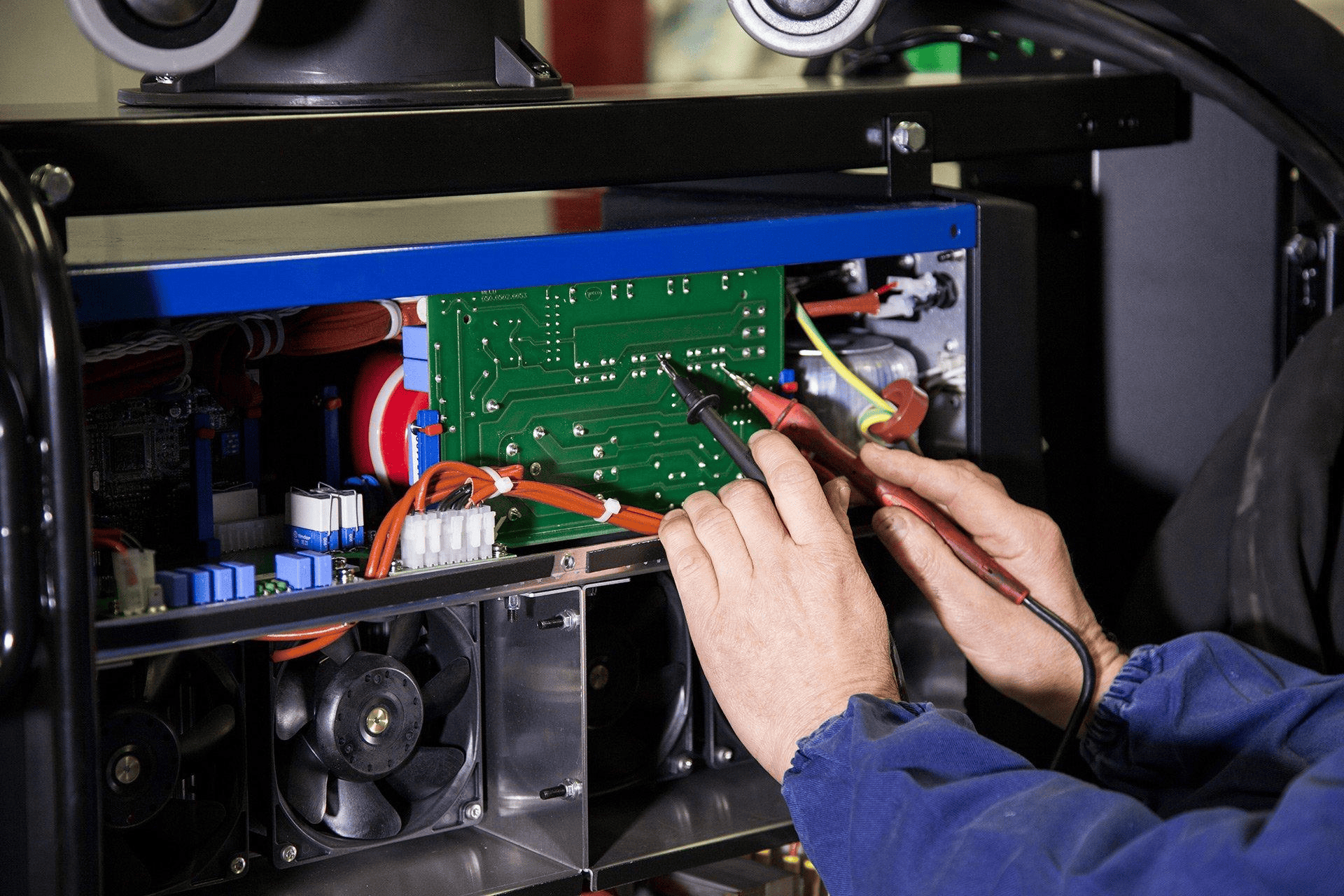

Sử dụng chế độ đo Diode để kiểm tra chính xác các tiếp giáp bán dẫn bên trong IGBT.
Đo:
Sau đó đảo chiều.
Nếu:
Đo giữa:
Kết quả đúng:
Nếu Gate dẫn điện với Collector hoặc Emitter:
➡ IGBT đã bị rò hoặc đánh thủng lớp cách điện.
Đo điện trở giữa:
Nếu điện trở gần 0Ω ở bất kỳ cặp chân nào (đặc biệt giữa Collector và Emitter), IGBT gần như chắc chắn đã bị chập.
IGBT được xem là còn hoạt động tốt khi:
IGBT thường hỏng do:
| Hiện tượng | Nguyên nhân có thể |
|---|---|
| Cháy cầu chì | IGBT chập |
| CB nhảy khi bật máy | IGBT chập Collector - Emitter |
| Máy không có dòng hàn | IGBT đứt hoặc Driver lỗi |
| IGBT nóng nhanh | Driver lỗi, tải quá lớn hoặc tản nhiệt kém |
| Thay IGBT mới vẫn cháy | Chưa xử lý nguyên nhân gốc như cầu diode, driver hoặc tụ nguồn |
IGBT là "trái tim" của mạch công suất máy hàn inverter. Việc kiểm tra đúng cách bằng đồng hồ vạn năng sẽ giúp bạn nhanh chóng xác định linh kiện còn tốt hay đã hỏng, từ đó tránh thay thế không cần thiết và nâng cao hiệu quả sửa chữa.
Nếu phát hiện IGBT bị chập hoặc rò, bạn không nên chỉ thay riêng IGBT mà cần kiểm tra đồng thời cầu diode, tụ lọc nguồn, mạch driver và hệ thống tản nhiệt để tránh tình trạng IGBT mới tiếp tục bị hỏng sau khi lắp vào.
MUA IGBT-SCR MÁY HÀN Ở ĐÂY :
Chia sẻ:

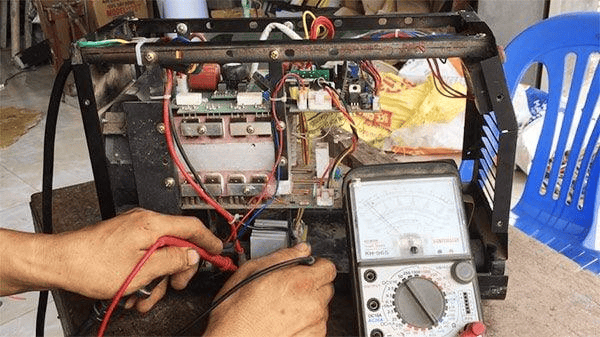

Cầu chì là linh kiện bảo vệ đầu tiên trong máy hàn inverter. Khi máy hàn bị nổ cầu chì, điều đó cho thấy mạch điện đang xảy ra hiện tượng quá dòng hoặc ngắn mạch. Tuy nhiên, cầu chì thường không phải là nguyên nhân gây hỏng, mà chỉ là linh kiện hy sinh để...
