Cầu chì là linh kiện bảo vệ đầu tiên trong máy hàn inverter. Khi máy hàn bị nổ cầu chì, điều đó cho thấy mạch điện đang xảy ra hiện tượng quá dòng hoặc ngắn mạch. Tuy nhiên, cầu chì thường không phải là nguyên nhân gây hỏng, mà chỉ là linh kiện hy sinh để bảo vệ các bộ phận đắt tiền hơn như IGBT, cầu diode hay bo mạch điều khiển.

Nếu chỉ thay cầu chì mới mà không kiểm tra nguyên nhân gốc, cầu chì rất dễ tiếp tục bị đứt ngay khi cấp nguồn.

Dấu hiệu máy hàn bị nổ cầu chì

Bạn có thể nhận biết qua các biểu hiện sau:

• Máy không lên nguồn.
• Cầu chì bị đứt hoặc nổ đen.
• Vừa thay cầu chì mới đã đứt ngay khi bật máy.
• Có tiếng nổ nhỏ bên trong máy.
• Xuất hiện mùi khét hoặc linh kiện cháy.

Nguyên nhân máy hàn nổ cầu chì

1. IGBT công suất bị chập





Đây là nguyên nhân phổ biến nhất.

Khi IGBT bị chập giữa Collector và Emitter, dòng điện tăng đột ngột khiến cầu chì đứt ngay để bảo vệ mạch.

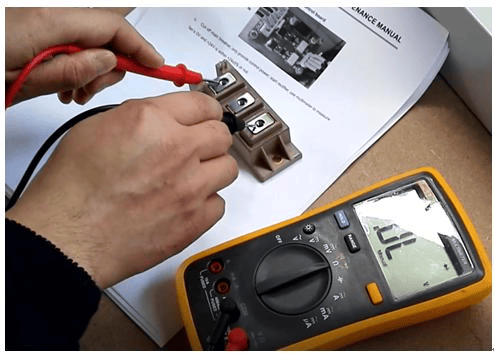

Cách kiểm tra

• Dùng đồng hồ ở chế độ Diode.
• Đo giữa Collector và Emitter.
• Nếu cả hai chiều đều thông hoặc điện trở rất thấp, IGBT đã hỏng và cần thay thế.

2. Cầu diode chỉnh lưu bị chập





Cầu diode có nhiệm vụ chỉnh lưu điện AC thành DC. Khi một hoặc nhiều diode bị chập, dòng điện sẽ tăng mạnh và làm cầu chì nổ.

Kiểm tra

• Đo từng cặp chân theo chế độ Diode.
• Nếu cả hai chiều đều dẫn điện hoặc có điện trở gần 0Ω thì cầu diode đã hỏng.

3. Tụ lọc nguồn bị đoản mạch

Tụ điện sau nhiều năm sử dụng có thể:

• Chập bên trong.
• Rò điện.
• Phồng hoặc nứt.

Khi tụ bị chập, dòng khởi động tăng rất lớn khiến cầu chì đứt ngay.

4. Mạch Soft Start bị lỗi

Một số máy hàn inverter sử dụng mạch Soft Start để hạn chế dòng khởi động.

Nếu:

• Relay không hoạt động.
• Điện trở hạn dòng bị chập.
• Mạch điều khiển hỏng.

Máy có thể nổ cầu chì ngay khi cấp nguồn.

5. Dây nguồn hoặc công tắc nguồn bị chạm

Kiểm tra:

• Dây nguồn AC.
• Công tắc nguồn.
• Jack cắm.
• Các đầu nối bên trong máy.

Nếu dây bị chạm vỏ hoặc chập, cầu chì sẽ đứt ngay khi bật máy.

6. Cầu chì thay sai thông số

Một số trường hợp người dùng thay:

• Cầu chì có dòng định mức thấp hơn thiết kế.
• Cầu chì nhanh (Fast Blow) thay cho cầu chì chậm (Slow Blow).

Điều này khiến cầu chì dễ bị đứt dù máy vẫn hoạt động bình thường.

Quy trình kiểm tra khi máy hàn nổ cầu chì

Thực hiện theo thứ tự sau:

1. Kiểm tra dây nguồn và công tắc.
2. Kiểm tra cầu chì đúng thông số.
3. Đo cầu diode chỉnh lưu.
4. Đo IGBT công suất.
5. Kiểm tra tụ lọc nguồn.
6. Kiểm tra mạch Soft Start.
7. Kiểm tra bo Driver và mạch điều khiển.

Quy trình này giúp xác định đúng nguyên nhân mà không phải thay linh kiện theo cảm tính.

Lưu ý khi sửa chữa

• Không thay cầu chì có dòng lớn hơn khuyến cáo của nhà sản xuất.
• Không dùng dây đồng hoặc dây điện để thay thế cầu chì, vì sẽ làm mất chức năng bảo vệ và có thể gây cháy nổ nghiêm trọng.
• Sau khi thay IGBT hoặc cầu diode, nên kiểm tra toàn bộ mạch công suất trước khi cấp điện.
• Khi chạy thử sau sửa chữa, nên sử dụng bóng đèn sợi đốt mắc nối tiếp với nguồn AC để hạn chế dòng sự cố.

Cách phòng tránh nổ cầu chì

• Không hàn quá tải trong thời gian dài.
• Vệ sinh bụi bẩn và quạt làm mát định kỳ.
• Đảm bảo hệ thống tản nhiệt hoạt động tốt.
• Kiểm tra và thay thế linh kiện đã xuống cấp.
• Sử dụng nguồn điện ổn định và đúng điện áp.

Kết luận

Máy hàn nổ cầu chì là dấu hiệu cho thấy mạch nguồn hoặc mạch công suất đang gặp sự cố. Trong đa số trường hợp, nguyên nhân xuất phát từ IGBT bị chập, cầu diode chỉnh lưu hỏng, tụ nguồn bị đoản mạch hoặc mạch Soft Start gặp lỗi. Việc kiểm tra theo đúng trình tự sẽ giúp bạn tìm đúng nguyên nhân, giảm chi phí sửa chữa và hạn chế tình trạng cầu chì tiếp tục bị đứt sau khi thay.
