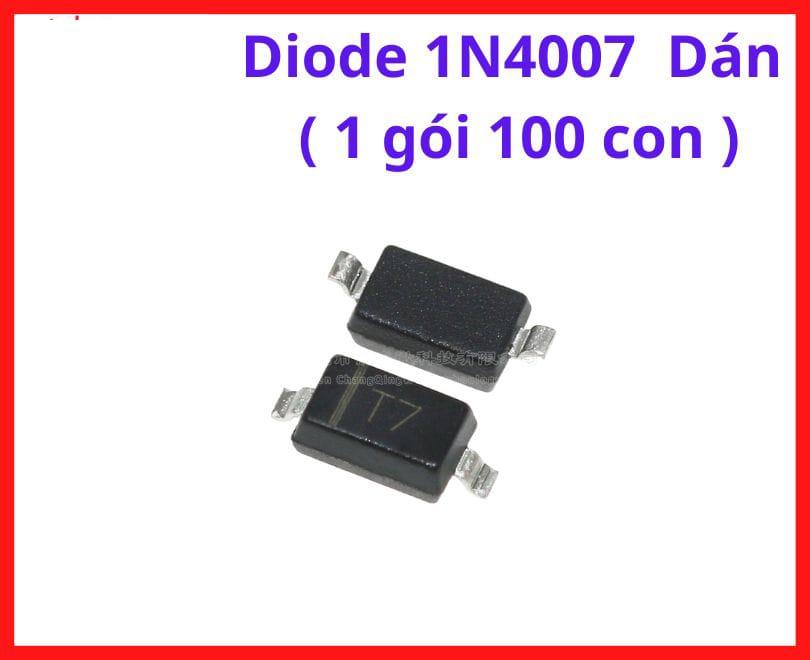

1N4007 SMD Diode Chỉnh Lưu, Bộ 100 Chiếc, Linh Kiện Điện Tử SMT Dùng Trong Máy Hàn Inverter, Nguồn Xung, Thiết Bị Tự Động Hóa, Mạch Điều Khiển Và Bo Mạch Công Suất

Diode 1N4007 Dán (Gói 100 Con) là linh kiện bán dẫn chỉnh lưu được sử dụng rộng rãi trong các thiết bị điện tử dân dụng và công nghiệp. Đây là phiên bản SMD (Surface Mount Device) của dòng diode 1N4007 nổi tiếng, được thiết kế để lắp ráp trực tiếp trên bề mặt bo mạch PCB bằng công nghệ SMT hiện đại.

Diode 1N4007 có khả năng chịu dòng điện liên tục tối đa 1A và điện áp ngược cực đại 1000V, phù hợp với nhiều ứng dụng chỉnh lưu nguồn điện, bảo vệ chống đấu ngược nguồn, chống dòng hồi tiếp và bảo vệ linh kiện điện tử. Nhờ khả năng chịu áp cao, 1N4007 thường xuất hiện trong nguồn switching power supply, máy hàn inverter, bộ sạc điện tử, thiết bị gia dụng và các hệ thống điều khiển công nghiệp.

Trong thực tế sửa chữa điện tử, 1N4007 là một trong những linh kiện được sử dụng nhiều nhất do tính phổ biến, dễ thay thế và tương thích với nhiều loại thiết bị khác nhau. Phiên bản dán SMD giúp giảm diện tích lắp đặt và phù hợp với các bo mạch điện tử hiện đại có mật độ linh kiện cao.

Thông số kỹ thuật

• Mã linh kiện: 1N4007 SMD
• Loại: Diode chỉnh lưu
• Dòng điện trung bình: 1A
• Điện áp ngược cực đại (VRRM): 1000V
• Kiểu lắp ráp: SMD SMT
• Đóng gói: 100 con/gói
• Chức năng: Chỉnh lưu, chống ngược cực, bảo vệ nguồn

Phân tích đa chiều

Điểm mạnh

• Điện áp chịu đựng 1000V phù hợp nhiều ứng dụng nguồn điện.
• Dòng tải 1A đáp ứng đa số thiết bị điện tử phổ thông.
• Giá trị kỹ thuật quen thuộc, dễ tìm linh kiện thay thế.
• Phiên bản SMD tiết kiệm không gian PCB.

2 điểm người mua thường bỏ qua

• Nhiều người nhầm lẫn 1N4007 là diode tốc độ cao. Thực tế đây là diode chỉnh lưu thông thường, không phù hợp cho các ứng dụng chuyển mạch tần số cao.
• Khi thay thế trên nguồn xung hoặc mạch cao tần, cần kiểm tra yêu cầu về thời gian phục hồi (Reverse Recovery Time), vì nhiều trường hợp cần dùng dòng Fast Recovery hoặc Schottky Diode thay vì 1N4007.

So sánh thực tế

• So với 1N4001, 1N4007 có khả năng chịu điện áp ngược cao hơn đáng kể (1000V so với 50V).
• So với FR107 hoặc UF4007, 1N4007 có tốc độ đóng cắt chậm hơn nhưng phù hợp cho các ứng dụng chỉnh lưu nguồn thông thường.
• So với diode Schottky như SS14, 1N4007 có điện áp rơi thuận cao hơn nhưng khả năng chịu áp ngược tốt hơn
