Bo Khiển Máy Hàn 30 Chân 3525 3140 Dán Có PC817 Mã PK04-003T, Mạch Điều Khiển Inverter Máy Hàn Mosfet Tăng Khả Năng Chống Nhiễu, Linh Kiện Thay Thế Máy Hàn MIG MMA ARC Dễ Lắp Đặt Và Kiểm Tra, kho linh kiện máy hàn.

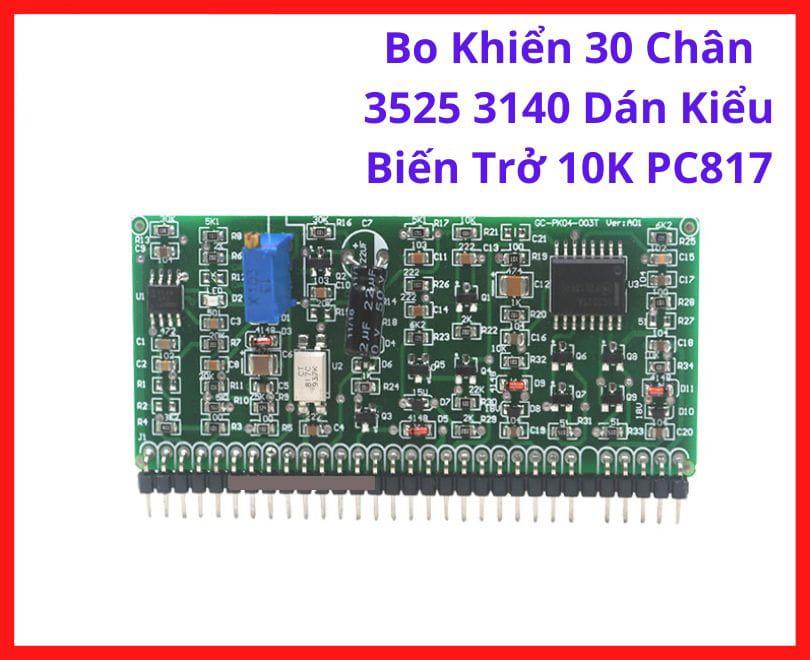

Bo Khiển 30 Chân 3525 3140 Dán Kiểu Biến Trở 10K PC817 Mã PK04-003T là dòng board điều khiển máy hàn inverter Mosfet sử dụng cấu trúc IC KA3525 kết hợp CA3140 dạng dán, tích hợp opto PC817 và biến trở tinh chỉnh 10K. Đây là nhóm linh kiện máy hàn điện tử phổ biến trên thị trường sửa chữa máy hàn dân dụng và xưởng cơ khí quy mô nhỏ. Theo thông tin từ hệ thống phân phối linh kiện máy hàn, board thuộc nhóm bo điều khiển inverter 30 chân chuyên dùng cho nhiều dòng máy hàn Mosfet phổ thông hiện nay.

IC KA3525 đảm nhiệm vai trò tạo xung PWM điều khiển tầng công suất, trong khi CA3140 hỗ trợ xử lý tín hiệu phản hồi và cân bằng dòng tải. Thiết kế IC dán giúp board gọn hơn và giảm nhiễu đường tín hiệu trong quá trình vận hành liên tục. Điểm đáng chú ý là việc tích hợp PC817 giúp cách ly quang giữa mạch điều khiển và tầng công suất Mosfet. Theo tài liệu kỹ thuật PC817, linh kiện này có khả năng cách ly điện áp cao và thường được sử dụng trong nguồn xung, inverter và mạch công suất nhằm hạn chế nhiễu phản hồi ngược về IC điều khiển.

Qua tổng hợp phản hồi từ cộng đồng sửa máy hàn trên Shopee, YouTube kỹ thuật và các hội nhóm điện tử công suất, các board dùng KA3525 kết hợp CA3140 vẫn được nhiều thợ sửa chữa ưu tiên do sơ đồ quen thuộc, linh kiện dễ kiếm và khả năng sửa chữa thực tế thuận tiện hơn các board dùng vi điều khiển tích hợp. Một lợi thế khác là biến trở 10K cho phép kỹ thuật viên dễ cân chỉnh phản hồi dòng hàn và độ nhạy hồ quang trong quá trình kiểm tra máy.

Tuy nhiên vẫn có hai điểm mà nhiều người dùng thường bỏ qua. Thứ nhất là chuẩn 30 chân giữa các dòng máy không hoàn toàn đồng nhất, dù cùng số chân nhưng sơ đồ cấp nguồn và chân kích Mosfet có thể khác nhau giữa từng hãng máy hàn. Thứ hai là nhiều trường hợp board hỏng do Mosfet công suất, tụ lọc nguồn hoặc quạt tản nhiệt xuống cấp, nếu chỉ thay board mà không kiểm tra phần công suất thì máy có thể tái lỗi sau thời gian ngắn.

Trong phân khúc board máy hàn inverter phổ thông, PK04-003T phù hợp cho người ưu tiên khả năng sửa chữa đơn giản, linh kiện dễ thay thế và dễ cân chỉnh thực tế. Một số board dùng driver quang HCPL hoặc mạch MCU đời mới có khả năng chống nhiễu cao hơn, nhưng chi phí sửa chữa và mức độ phức tạp thường lớn hơn đáng kể.
