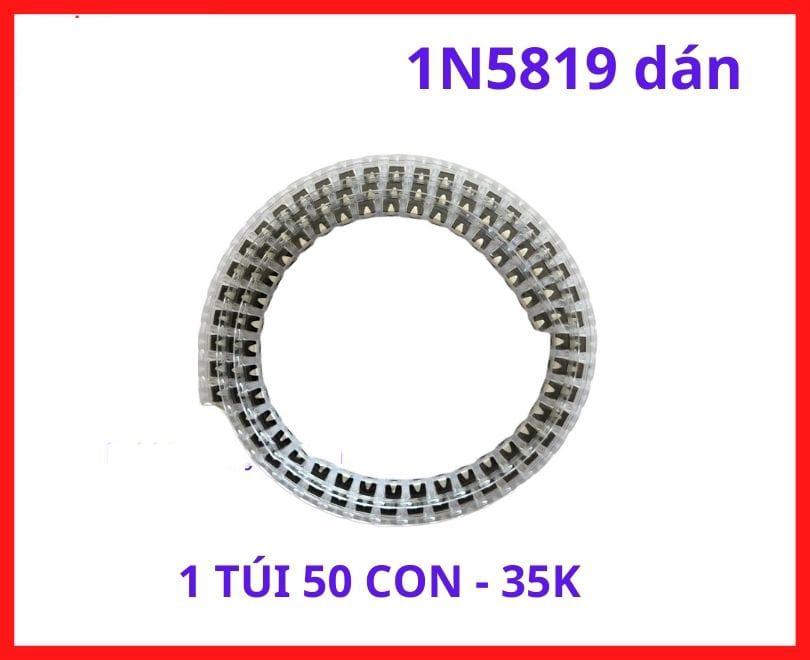

Diode Schottky 1N5819 Dán SMD, Gói 50 Con, Diode Chỉnh Lưu 40V 1A Sụt Áp Thấp, Chống Đảo Cực Nguồn, Nguồn Xung, Arduino ESP32 STM32 Và PCB Electronics
• SCHOTTKY SỤT ÁP THẤP, Diode 1N5819 sử dụng công nghệ Schottky giúp giảm điện áp rơi thuận, tăng hiệu suất nguồn và giảm nhiệt lượng phát sinh.
• CHỐNG ĐẢO CỰC HIỆU QUẢ, Thường được sử dụng để bảo vệ nguồn DC, pin lithium, mạch Arduino và thiết bị điện tử khỏi đấu ngược cực nguồn.
• CHỈNH LƯU TỐC ĐỘ CAO, Phù hợp cho nguồn switching power supply, buck converter, boost converter và các mạch chuyển đổi năng lượng.
• THÔNG SỐ PHỔ BIẾN, Điện áp ngược cực đại 40V, dòng chỉnh lưu trung bình 1A, đáp ứng tốt cho nhiều ứng dụng điện tử dân dụng và công nghiệp.
• THIẾT KẾ DÁN SMD, Tiết kiệm diện tích PCB, hỗ trợ công nghệ SMT hiện đại và thuận tiện khi sửa chữa bo mạch điện tử.
• GÓI 50 CON TIỆN LỢI, Phù hợp cho kỹ thuật viên điện tử, xưởng sản xuất PCB, bảo trì thiết bị và nghiên cứu phát triển sản phẩm.
Đường dây nóng đặt hàng:
Thứ 2 - 7: 07AM - 06PM
0938 738 240
1N5819 DÁN (Gói 50 Con) là diode Schottky chỉnh lưu tốc độ cao được sử dụng rộng rãi trong các mạch nguồn, mạch sạc pin, thiết bị điện tử dân dụng và công nghiệp. Khác với diode chỉnh lưu silic thông thường, 1N5819 có điện áp rơi thuận thấp giúp giảm tổn hao công suất và nâng cao hiệu suất hoạt động của mạch điện.
Diode 1N5819 có khả năng chịu điện áp ngược cực đại 40V và dòng chỉnh lưu trung bình 1A, phù hợp cho các ứng dụng nguồn DC điện áp thấp, mạch chống đảo cực, mạch chống dòng ngược, bộ sạc pin lithium, nguồn switching power supply, buck converter và boost converter.
Nhờ đặc tính chuyển mạch nhanh của công nghệ Schottky, diode 1N5819 được sử dụng phổ biến trong các bộ nguồn xung hiện đại, hệ thống năng lượng mặt trời, thiết bị IoT, Arduino, ESP32, STM32 và các thiết bị điện tử yêu cầu hiệu suất cao.
Thiết kế dạng dán SMD giúp linh kiện tiết kiệm diện tích trên PCB, phù hợp với công nghệ SMT và các thiết kế bo mạch mật độ linh kiện cao. Đây là một trong những diode Schottky được sử dụng phổ biến nhất trong ngành điện tử nhờ khả năng hoạt động ổn định và phạm vi ứng dụng rộng.
Thông số kỹ thuật
- Model: 1N5819
- Loại linh kiện: Diode Schottky
- Kiểu lắp ráp: Dán SMD
- Điện áp ngược cực đại (VRRM): 40V
- Dòng chỉnh lưu trung bình (IF): 1A
- Điện áp rơi thuận thấp (VF)
- Đóng gói: 50 con/gói
- Ứng dụng: Chỉnh lưu, chống đảo cực, chống dòng ngược, nguồn xung
Phân tích đa chiều
Điểm mạnh
- Điện áp rơi thấp hơn diode chỉnh lưu thông thường.
- Hiệu suất cao trong các mạch nguồn điện áp thấp.
- Chuyển mạch nhanh, phù hợp nguồn xung.
- Ứng dụng rộng trong điện tử dân dụng và công nghiệp.
2 điểm người mua thường bỏ qua
- Điện áp ngược tối đa chỉ 40V, không phù hợp với các mạch nguồn điện áp cao nếu không tính toán trước.
- Dòng rò ngược của diode Schottky thường cao hơn diode silic thông thường, đặc biệt trong môi trường nhiệt độ cao.
So sánh thực tế
- So với 1N4007, diode 1N5819 có tốc độ chuyển mạch nhanh hơn và sụt áp thấp hơn đáng kể.
- So với SS14, 1N5819 có thông số điện gần tương đương nhưng thường được sử dụng nhiều trong các thiết kế truyền thống và tài liệu kỹ thuật.
- Trong các mạch Arduino, ESP32, bộ sạc pin và nguồn switching, 1N5819 là lựa chọn phổ biến khi cần giảm hao tổn điện năng.
