Diode Zener 12V SMD, Bộ 50 Con, Linh Kiện Điện Tử Dùng Cho Arduino, ESP32 Và Các Hệ Thống Điều Khiển Tự Động, linh kiện máy hàn.
• ỔN ÁP 12V PHỔ BIẾN, Diode Zener 12V được sử dụng rộng rãi trong mạch bảo vệ nguồn, tạo điện áp tham chiếu và giới hạn điện áp đầu vào.
• CÔNG SUẤT 1/2W 500mW, Đáp ứng tốt các ứng dụng chống quá áp, ổn định điện áp và bảo vệ linh kiện trong thiết bị điện tử.
• KÍCH THƯỚC 1206 DỄ LẮP ĐẶT, Thiết kế SMD tiêu chuẩn giúp tiết kiệm diện tích PCB, phù hợp với dây chuyền SMT và sửa chữa thủ công.
• BẢO VỆ IC HIỆU QUẢ, Hỗ trợ chống xung điện áp, bảo vệ transistor, MOSFET, relay, vi điều khiển và các linh kiện nhạy cảm.
• ỨNG DỤNG RỘNG RÃI, Thích hợp cho Arduino, ESP32, STM32, PLC, nguồn switching, mạch cảm biến và hệ thống điều khiển công nghiệp.
• GÓI 50 CON TIỆN DỤNG, Phù hợp cho kỹ thuật viên điện tử, xưởng sản xuất PCB, trung tâm bảo hành và nghiên cứu phát triển sản phẩm.
Đường dây nóng đặt hàng:
Thứ 2 - 7: 07AM - 06PM
0938 738 240

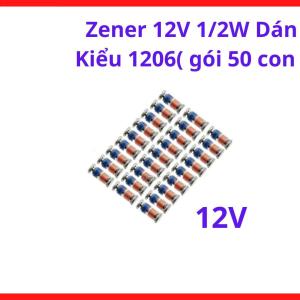

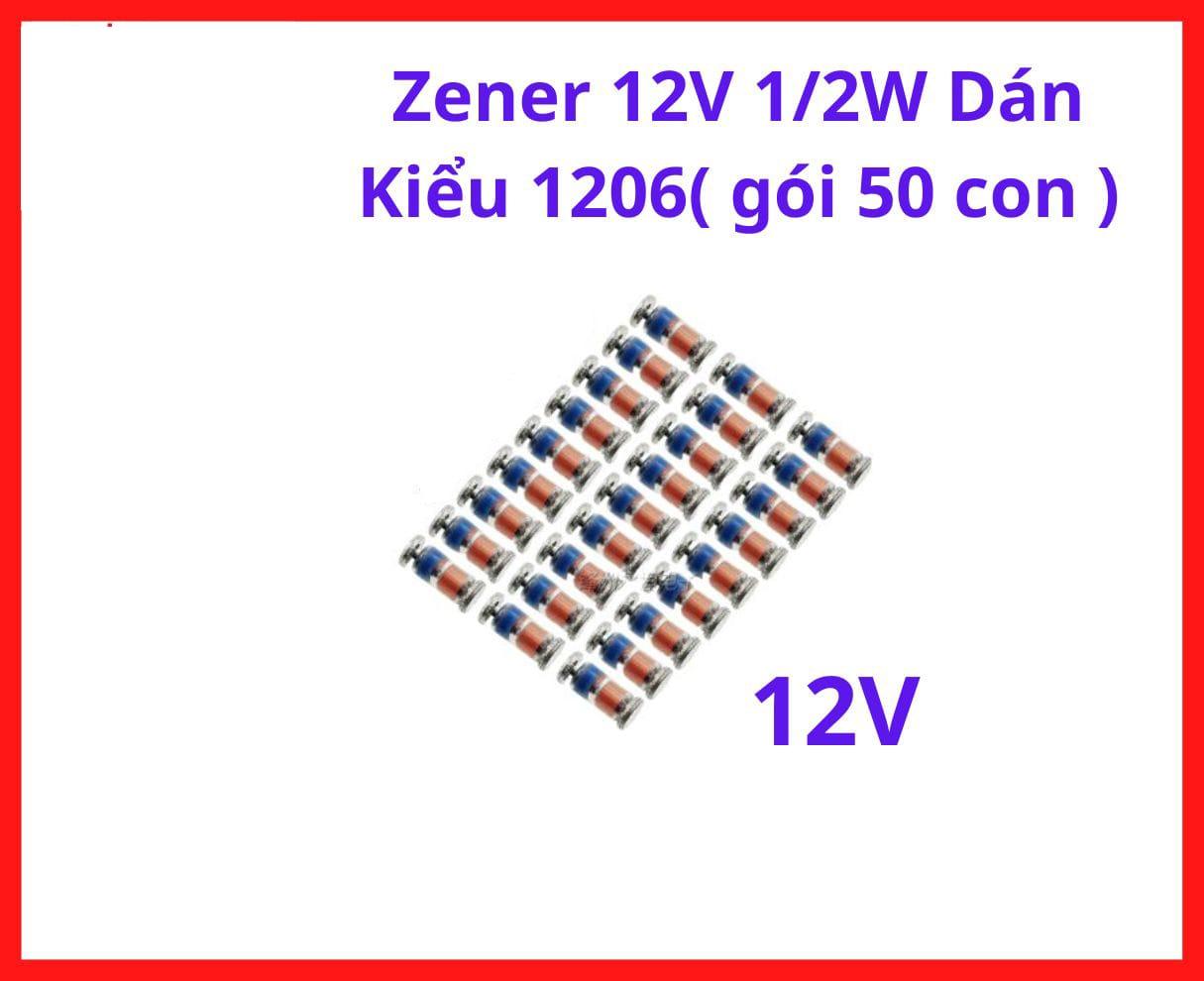

Zener 12V 1/2W Dán Kiểu 1206 (Gói 50 Con) là diode Zener dạng dán SMD được thiết kế để duy trì điện áp ổn định ở mức khoảng 12V khi làm việc trong vùng đánh thủng ngược. Đây là linh kiện điện tử phổ biến trong các mạch bảo vệ nguồn, ổn áp điện áp thấp, tạo điện áp tham chiếu và chống quá áp cho thiết bị điện tử.
Điện áp 12V là một trong những mức điện áp được sử dụng nhiều trong công nghiệp, ô tô, thiết bị tự động hóa, mạch relay và các hệ thống điều khiển. Nhờ đó, diode Zener 12V thường được dùng để bảo vệ các đầu vào tín hiệu, giới hạn điện áp trên transistor, MOSFET và IC điều khiển.
Phiên bản SMD 1206 có kích thước nhỏ gọn, giúp tối ưu diện tích bo mạch và tương thích với các dây chuyền sản xuất SMT hiện đại. Công suất danh định 1/2W (500mW) đáp ứng tốt các ứng dụng điện tử dân dụng, công nghiệp và nghiên cứu phát triển sản phẩm.
THÔNG SỐ KỸ THUẬT
- Loại linh kiện: Diode Zener
- Điện áp Zener danh định: 12V
- Công suất: 1/2W (500mW)
- Kiểu lắp: SMD dán bề mặt
- Kích thước: 1206
- Công nghệ bán dẫn: Silicon
- Đóng gói: 50 con/gói
- Ứng dụng: Ổn áp, bảo vệ quá áp, giới hạn điện áp, chống xung
PHÂN TÍCH ĐA CHIỀU
Điểm mạnh
Qua tổng hợp từ cộng đồng điện tử DIY, kỹ thuật viên sửa chữa và các diễn đàn thiết kế mạch:
- Điện áp 12V phù hợp với nhiều hệ thống điều khiển công nghiệp.
- Dễ tích hợp trong các mạch bảo vệ nguồn DC.
- Kích thước nhỏ gọn, thuận tiện cho thiết kế PCB mật độ cao.
- Chi phí linh kiện thấp so với các giải pháp bảo vệ phức tạp hơn.
2 ĐIỂM NGƯỜI MUA THƯỜNG BỎ QUA
1. Zener không thay thế được nguồn ổn áp công suất
Nhiều người sử dụng Zener để cấp nguồn trực tiếp cho tải dòng lớn. Thực tế diode Zener chỉ phù hợp với tải nhỏ hoặc vai trò điện áp tham chiếu.
2. Cần tính toán điện trở hạn dòng
Diode Zener hoạt động hiệu quả khi có điện trở hạn dòng phù hợp. Nếu thiết kế không đúng, linh kiện có thể quá nhiệt và giảm tuổi thọ.
SO SÁNH THỰC TẾ
| Mã Zener | Điện áp danh định | Ứng dụng phổ biến |
|---|---|---|
| 5.1V | 5.1V | Bảo vệ nguồn logic 5V |
| 6.2V | 6.2V | Kẹp áp tín hiệu, tham chiếu |
| 8.2V | 8.2V | Mạch nguồn trung gian |
| 12V | 12V | Bảo vệ nguồn DC 12V, relay |
| 15V | 15V | Bảo vệ MOSFET và nguồn công nghiệp |
Trong thực tế sửa chữa và thiết kế điện tử, Zener 12V thường được sử dụng trong các bộ nguồn DC, mạch relay, hệ thống tự động hóa và các thiết bị công nghiệp cần giới hạn điện áp ở ngưỡng khoảng 12V.
