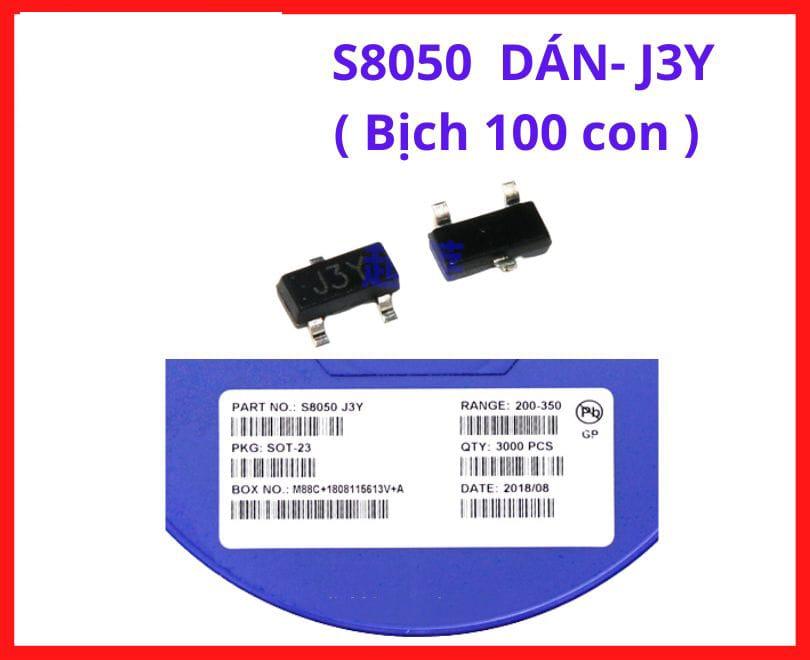

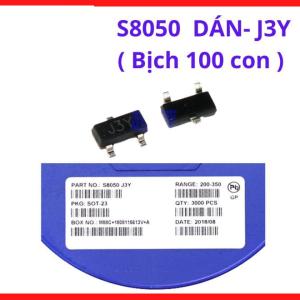

Transistor NPN S8050 J3Y Dán, Gói 100 Con, Linh Kiện Điện Tử Chuyển Mạch Tốc Độ Cao, Mạch Khuếch Đại Và Hệ Thống Tự Động Hóa

S8050 DÁN (J3Y) Cuộn 100 Con là transistor lưỡng cực NPN BJT dạng dán bề mặt SOT-23, được sử dụng phổ biến trong các mạch chuyển mạch điện tử, khuếch đại tín hiệu, điều khiển relay, điều khiển LED và các thiết bị điện tử dân dụng. Mã in J3Y là ký hiệu nhận dạng thường gặp của transistor S8050 dạng SMD.

S8050 có điện áp Collector Emitter tối đa 25V, điện áp Collector Base 40V, dòng Collector liên tục 500mA và công suất tiêu tán khoảng 300mW. Đây là một trong những transistor NPN được sử dụng rộng rãi trong các mạch điều khiển tải công suất nhỏ nhờ khả năng chịu dòng khá tốt trong kích thước nhỏ gọn.

Linh kiện thường xuất hiện trong các bo điều khiển Arduino, ESP32, STM32, module relay, nguồn switching power supply, mạch khuếch đại âm thanh, thiết bị IoT, bộ sạc và nhiều thiết bị điện tử tiêu dùng khác. S8050 là transistor bổ sung tương ứng với dòng S8550 PNP, giúp dễ dàng thiết kế tầng đẩy kéo hoặc mạch khuếch đại đối xứng.

Thông số kỹ thuật

• Model: S8050
• Mã đánh dấu: J3Y
• Loại transistor: NPN BJT
• Package: SOT-23 SMD
• VCEO: 25V
• VCBO: 40V
• IC tối đa: 500mA
• Công suất tiêu tán: 300mW
• hFE: 120 – 400
• Tần số chuyển tiếp: khoảng 150MHz
• Quy cách: Cuộn 100 con

PHÂN TÍCH ĐA CHIỀU

Điểm mạnh

• Khả năng chịu dòng cao so với kích thước SOT-23.
• Dễ tìm linh kiện thay thế trên thị trường.
• Hoạt động tốt ở vai trò công tắc điện tử hoặc khuếch đại tín hiệu.
• Được sử dụng phổ biến trong các thiết bị điện tử thương mại.

2 điểm người mua thường bỏ qua

• Nhiều kỹ thuật viên chỉ nhìn mã J3Y mà không kiểm tra sơ đồ chân. Thực tế các phiên bản SOT-23 có thể khác thứ tự chân so với transistor xuyên lỗ truyền thống, gây lỗi khi thiết kế PCB.
• S8050 là transistor BJT nên không có thông số RDS(on) như MOSFET. Với các ứng dụng công suất lớn hoặc PWM tần số cao, MOSFET thường phù hợp hơn.

So sánh thực tế

Trong các bo mạch Arduino, ESP32, module relay, nguồn xung và thiết bị điện tử dân dụng, S8050 J3Y vẫn là một trong những transistor NPN SMD được sử dụng nhiều nhờ sự cân bằng giữa kích thước nhỏ, khả năng chịu dòng và tính phổ biến.
