Zener 18V 500mW SMD 1206, Gói 50 Con, Diode Bảo Vệ Nguồn Và Ổn Định Điện Áp Trong Mạch Điện Tử, linh kiện máy hàn.
• BẢO VỆ QUÁ ÁP 18V, Diode Zener 18V được sử dụng để giới hạn điện áp, bảo vệ transistor, MOSFET, relay và các linh kiện nhạy cảm khỏi xung điện áp bất thường.
• CÔNG SUẤT 1/2W PHỔ BIẾN, Công suất 500mW phù hợp cho nhiều ứng dụng điện tử dân dụng, công nghiệp, mạch điều khiển và nguồn switching.
• KÍCH THƯỚC 1206 DỄ THI CÔNG, Package SMD 1206 giúp tiết kiệm không gian PCB đồng thời thuận tiện cho hàn tay và sản xuất SMT tự động.
• ỔN ĐỊNH ĐIỆN ÁP HIỆU QUẢ, Có thể sử dụng trong mạch tham chiếu điện áp, mạch ổn áp dòng nhỏ và các ứng dụng bảo vệ nguồn DC.
• ỨNG DỤNG THỰC TẾ RỘNG, Thích hợp cho PLC, thiết bị tự động hóa, nguồn công nghiệp, mạch relay, bo điều khiển và thiết bị điện tử.
• GÓI 50 CON TIỆN DỤNG, Đáp ứng nhu cầu sửa chữa thiết bị, sản xuất PCB, nghiên cứu phát triển sản phẩm và bảo trì điện tử.
Đường dây nóng đặt hàng:
Thứ 2 - 7: 07AM - 06PM
0938 738 240

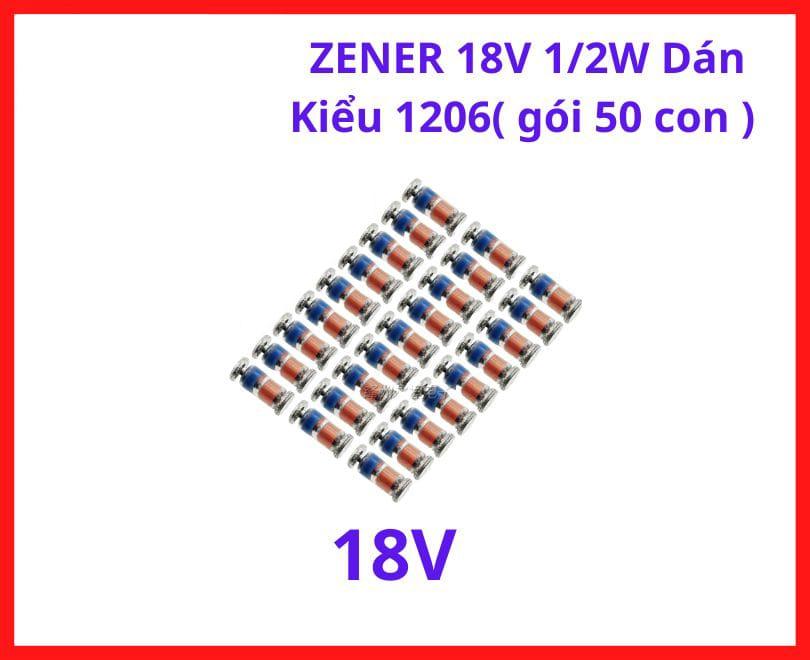

ZENER 18V 1/2W Dán Kiểu 1206 (Gói 50 Con) là diode Zener dạng dán SMD được thiết kế để duy trì điện áp ổn định ở mức khoảng 18V khi hoạt động trong vùng đánh thủng ngược. Đây là linh kiện điện tử thường được sử dụng trong các mạch bảo vệ quá áp, giới hạn điện áp, ổn định điện áp tham chiếu và chống xung điện áp cho hệ thống điều khiển.
Mức điện áp 18V xuất hiện khá phổ biến trong các mạch công nghiệp, nguồn switching, hệ thống relay, mạch điều khiển động cơ và các thiết bị tự động hóa. Diode Zener 18V giúp bảo vệ transistor, MOSFET, IC điều khiển và các đầu vào tín hiệu khỏi các hiện tượng tăng áp đột ngột có thể gây hư hỏng linh kiện.
Phiên bản SMD 1206 có kích thước khoảng 3.2mm x 1.6mm, phù hợp với thiết kế PCB hiện đại, tiết kiệm diện tích bo mạch và tương thích với dây chuyền SMT. Công suất danh định 1/2W (500mW) đáp ứng tốt các ứng dụng bảo vệ tín hiệu và nguồn điện công suất nhỏ đến trung bình.
Trong thực tế sửa chữa điện tử, Zener 18V thường được sử dụng trong các bộ nguồn, bo công suất, bo điều khiển máy móc, thiết bị công nghiệp và các mạch yêu cầu ngưỡng điện áp bảo vệ cao hơn so với các loại Zener 5.1V, 6.2V hay 12V.
THÔNG SỐ KỸ THUẬT
- Loại linh kiện: Diode Zener
- Điện áp Zener danh định: 18V
- Công suất: 1/2W (500mW)
- Kiểu lắp: SMD dán bề mặt
- Kích thước: 1206
- Công nghệ bán dẫn: Silicon
- Đóng gói: 50 con/gói
- Ứng dụng: Bảo vệ quá áp, kẹp áp, ổn áp, chống xung điện áp
PHÂN TÍCH ĐA CHIỀU
Điểm mạnh
Qua tổng hợp từ cộng đồng kỹ thuật điện tử, diễn đàn sửa chữa thiết bị công nghiệp và người dùng thực tế:
- Điện áp 18V phù hợp với nhiều hệ thống nguồn DC công nghiệp.
- Hiệu quả trong việc bảo vệ transistor và MOSFET khỏi xung điện áp.
- Kích thước nhỏ gọn, dễ bố trí trên PCB.
- Phổ biến trong sửa chữa bo điều khiển và thiết bị tự động hóa.
2 ĐIỂM NGƯỜI MUA THƯỜNG BỎ QUA
1. Không phải thiết bị chống sét lan truyền
Diode Zener có thể xử lý các xung điện áp nhỏ và ngắn hạn. Với các xung năng lượng lớn, cần sử dụng thêm TVS Diode hoặc các giải pháp bảo vệ chuyên dụng.
2. Cần tính toán điện trở hạn dòng
Một số người chỉ quan tâm đến mức điện áp 18V mà bỏ qua dòng điện hoạt động. Nếu không có điện trở hạn dòng phù hợp, Zener có thể bị quá nhiệt và giảm tuổi thọ.
SO SÁNH THỰC TẾ
| Mã Zener | Điện áp danh định | Ứng dụng phổ biến |
|---|---|---|
| 5.1V | Bảo vệ logic 5V | |
| 6.2V | Điện áp tham chiếu | |
| 12V | Relay và nguồn DC | |
| 15V | Bảo vệ MOSFET | |
| 18V | Nguồn công nghiệp, điều khiển động cơ |
Trong nhiều ứng dụng thực tế, Zener 18V được lựa chọn khi cần ngưỡng bảo vệ cao hơn 12V và 15V, đặc biệt trong các mạch công nghiệp sử dụng nguồn DC điện áp trung bình.
